vmp虚拟化学习(2)：JCC指令模拟

vmp的万用门

VMP里的“万用门”主要利用 NOR（或非）或 NAND（与非）逻辑运算。因为在理论上，仅靠这两种门中的任何一种，就能组合实现NOT、AND、OR、XOR汇编里面最基本的4种逻辑运算。VMP早期版本以NOR门为主，3.x版本后又引入了NAND门来增加分析难度。

Not(a) = ~a = ~a & ~a = Nand(a,a)
Or(a,b) = a | b = ~(~a & ~b) = Nand(Nand(a,b),Nand(a,b))
And(a,b) = a & b = ~~a & ~~b = Nand(Nand(a,a),Nand(b,b))
Xor(a,b) = (~a & b) | (a & ~b) = (0 | (a & ~b)) | (0 | (b & ~a)) = (a & (~a | ~b)) | (b & (~a | ~b)) = (~a | ~b) & (a | b) = ~(a & b) | ~(~a & ~b) = Nand(And(a,b),Nand(a,b)) =Nand(Nand(Nand(a,a),Nand(b,b)),Nand(a,b))

在VMP 3.x版本中，大量使用了Nand运算来表示其他的各种逻辑，真实地隐藏了原本的各种逻辑运算，有效地加大了逆向分析的难度。

实现跳转指令JCC

VMP虚拟机内通常只有一个唯一的跳转指令（JMP）。条件跳转（如JE、JNZ）并非直接实现，而是先用万用门根据EFLAGS标志位计算出“是否跳转”的结果，然后根据这个结果选择目标地址，再执行那个唯一的跳转指令。

以je指令模拟为例：ZF=1

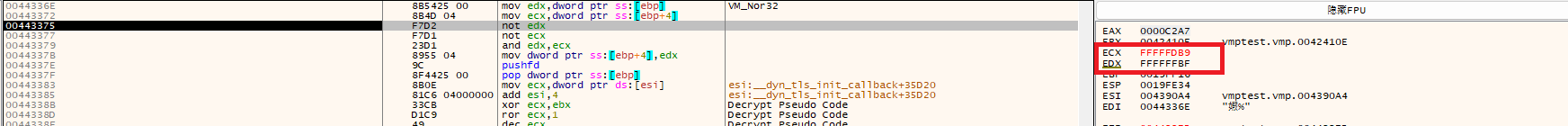

这时ebp是虚拟栈寄存器，[ebp]和[ebp+4]存储的都是eflags的值，这条handler是VMP虚拟机中实现NOR（或非）运算的虚拟指令
Not(eflags) = Nor(eflags(0x00000246)，eflags(0x00000246)) = result0(0xFFFFDB9)
得到~ eflags；

Nor(~ eflags(0xFFFFDB9)，imm0(0xFFFFFFBF)) = And(eflags(0x00000246)，0x00000040) = result1(0x00000040)
保留zf标志位；

这条handler是VMP虚拟机中实现右移运算（SHR，即 Shift Right）的虚拟指令，
shr(result1(0x00000040)，imm1(0x6)) = result2(0x00000001)
zf标志位右移到第0位；

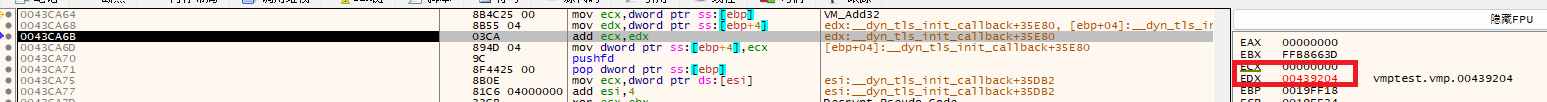

这条handler是VMP虚拟机中实现加法运算（ADD）的虚拟指令，
add(result2(0x00000001)，imm2(0xFFFFFFFF)) = reslut3(0x0000000)
转换成0或-1形式方便后续按位与；

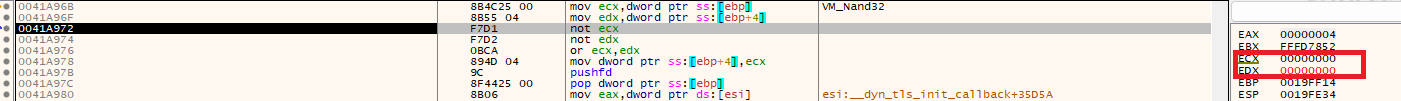

这条handler是是VMP虚拟机中实现NAND（与非）运算的虚拟指令，
Not(reslut3) = Nand(reslut3(0x0000000)，reslut3(0x0000000)) = result4(0xFFFFFFFF)

Nand(result4(0xFFFFFFFF)，imm3(0x00439204)) = result5(0xFFBC6DFB)
此时出现了一个跳转地址imm3(0x00439204)，result5的值可能有两个结果 0xFFFFFFFF 或 ~0x00439204，这取决于ZF是 0 或 1;

Nand(result5(0xFFBC6DFB)，result5(0xFFBC6DFB)) = result6(0x00439204)
取反还原出结果 0 或 0x00439204；

Nand(reslut3(0x0000000)，imm4(0x00441E38)) = result7(0xFFFFFFFF)
此时出现了另一个跳转地址imm4(0x00441E38)，result7的值可能有两个结果 ~0x00441E38 或 0xFFFFFFFF，这取决于ZF是 0 或 1;

Nand(result7(0xFFFFFFFF)，result7(0xFFFFFFFF)) = result8(0x00000000)
取反还原出结果 0 或 0x00441E38；

Add(result6(0x00439204)，result8(0x00000000)) = result9(0x00439204)
这里两个数其中必定有一个是0，取决于ZF是 0 或 1，这里就将最终的跳转地址求出来了。

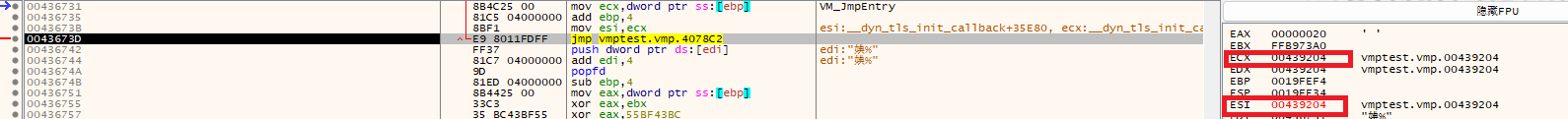

Add(reloc(0x00000000)，result9(0x00439204)) = result10(0x00439204)
重定位相加，得到最终结果。
